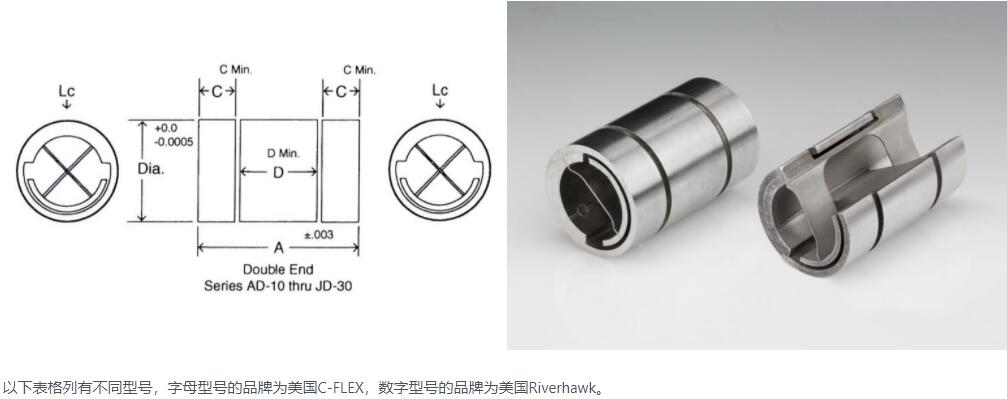

美国C-FLEX和美国Riverhawk双头轴承互换

双头轴承

型号	直径（英寸） ±0.0005	扭力弹簧刚度 (1)	负载 (2) Lc	负载 (2) Lt	A ±.003	C min ±.003	D min +0.005 -0.015
AD-10 6004-800	1/8	0.0003 0.0002	2.3 2.2	4.6 4.7	0.2	0.039 0.045	0.07 0.085
AD-20 6004-600	1/8	0.0018 0.0017	17.5 17.7	25.0 25.0	0.2	0.038 0.045	0.070 0.085
AD-30 6004-400	1/8	0.0148 0.0140	28.0 28.0	28.0 28.0	0.2	0.038 0.045	0.070 0.085
BD-10 6005-800	5/32	0.0004 0.0004	3.5 3.5	7.0 7.4	0.25	0.050 0.057	0.100 0.110
BD-20 6005-600	5/32	0.0037 0.0035	28.0 27.6	40.88 39.0	0.25	0.050 0.057	0.100 0.110
BD-30 6005-400	5/32	0.0296 0.0279	45.0 44.0	45.0 44.0	0.25	0.050 0.057	0.100 0.110
CD-10 6006-800	3/16	0.0007 0.0007	5.0 4.9	10.0 9.0	0.3	0.060 0.067	0.120 0.130
CD-20 6006-600	3/16	0.006 0.0057	40.0 39.6	60.0 56.0	0.3	0.060 0.067	0.120 0.130
CD-30 6006-400	3/16	0.0482 0.0473	63.0 63.0	63.0 63.0	0.3	0.060 0.067	0.120 0.130
DD-10 6008-800	1/4	0.0018 0.0018	9.0 8.5	18.0 19.0	0.4	0.083 0.090	0.165 0.175
DD-20 6008-600	1/4	0.0148 0.0143	70.0 70.7	100.0 100.0	0.4	0.083 0.090	0.165 0.175
DD-30 6008-400	1/4	0.1185 0.1141	115.0 113.0	115.0 113.0	0.4	0.083 0.090	0.165 0.175
ED-10 6010-800	5/16	0.0037 0.0036	14.0 14.0	28.0 29.0	0.5	0.105 0.112	0.210 0.220
ED-20 6010-600	5/16	0.0296 0.0286	110.0 110.0	150.0 156.0	0.5	0.105 0.112	0.210 0.220
ED-30 6010-400	5/16	0.2367 0.2234	175.0 176.0	175.0 176.0	0.5	0.105 0.112	0.210 0.220
FD-10 6012-800	3/8	0.0065 0.0058	20.0 19.8	40.0 42.0	0.6	0.128 0.135	0.255 0.265
FD-20 6012-600	3/8	0.0482 0.0480	160.0 159.0	220.0 225.0	0.6	0.128 0.135	0.255 0.265
FD-30 6012-400	3/8	0.4002 0.3840	250.0 253.0	250.0 253.0	0.6	0.128 0.135	0.255 0.265
GD-10 6016-800	1/2	0.0148 0.0142	35.0 35.4	70.0 75.0	0.8	0.173 0.180	0.345 0.355
GD-20 6016-600	1/2	0.1185 0.1134	280.0 283.0	380.0 400.0	0.8	0.173 0.180	0.345 0.355
GD-30 6016-400	1/2	0.9486 0.9080	450.0 450.0	450.0 450.0	0.8	0.173 0.180	0.345 0.355
HD-10 6020-800	5/8	0.0296 0.0295	55.0 55.0	110.0 117.0	1	0.210 0.225	0.430 0.445
HD-20 6020-600	5/8	0.2367 0.2321	450.0 442.0	620.0 625.0	1	0.210 0.225	0.430 0.445
HD-30 6020-400	5/8	1.894 1.8500	700.0 703.0	700.0 703.0	1	0.210 0.225	0.430 0.445
ID-10 6024-800	3/4	0.0482 0.0500	80.0 78.0	160.0 169.0	1.2	0.263 0.270	0.520 0.535
ID-20 6024-600	3/4	0.4002 0.3980	630.0 636.0	900.0 900.0	1.2	0.263 0.270	0.520 0.535
ID-30 6024-400	3/4	3.261 3.1800	1000.0 1013.0	1000.0 1013.0	1.2	0.263 0.270	0.520 0.535
JD-10 6032-800	1	0.1185 0.1175	140.0 141.0	280.0 300.0	1.6	0.363 0.370	0.720 0.735
JD-20 6032-600	1	0.9486 0.9390	1100.0 1131.0	1500.0 1600.0	1.6	0.363 0.370	0.720 0.735
JD-30 6032-400	1	7.8023 7.5200	1800.0 1800.0	1800.0 1800.0	1.6	0.363 0.370	0.720 0.735

双端轴承标准材料

枢轴体是 AISI 410 或 420 耐腐蚀钢，弯曲元件是 AISI 420 耐腐蚀钢。这些枢轴采用由银/铜和镍填充材料组成的钎焊结构。

双端枢轴轴承扭转弹簧刚度

弹簧刚度通常在上表值的 ±10% 以内或更小。但是，对于低于 0.0018 in-lb/deg 的弹簧刚度值，容差可能要大得多。如果需要更小的公差或实际值，请联系我们的工程人员。

双端枢轴轴承焊接结构

对于钎焊合金存在问题的应用，可以使用电子束焊接结构。如果需要焊接结构，请联系我们的工程人员寻求帮助。

双端枢轴轴承更紧的直径公差

对于需要更严格直径公差的应用，+0.0000/-0.0002，在目录号后指定“T2”。如果需要其他公差变化，请联系我们的工程人员寻求帮助。
